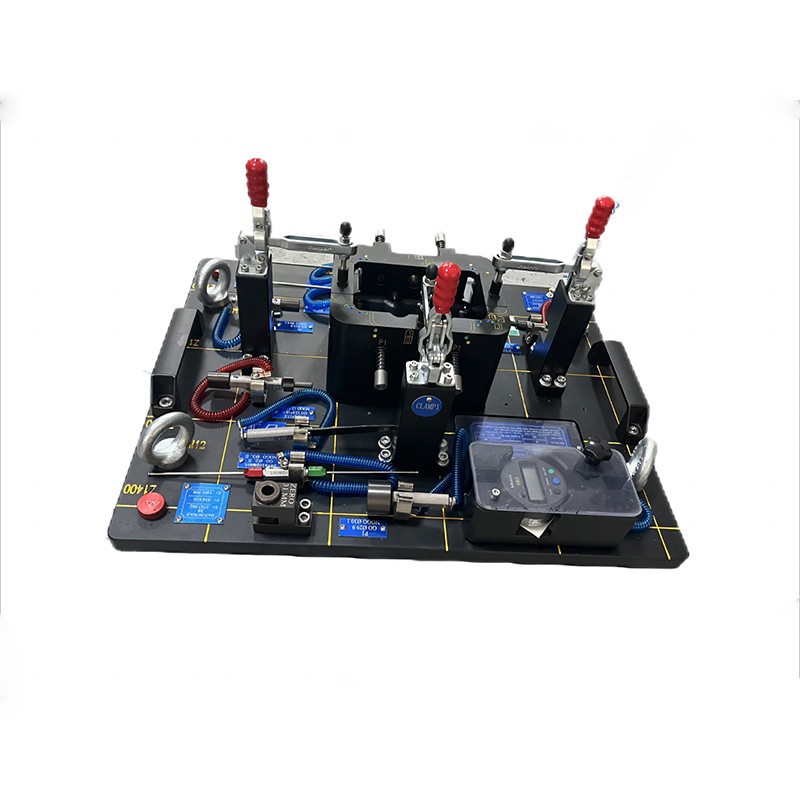

Dispositivo de verificação automotivo
Tamanho do produto: 94*48*40mm
Material: Alumínio, cobre e resina epóxi
Especificação do produto
|
Nome do Produto |
Dispositivo de verificação automotivo |
|
Item número. |
HTCK-002 |
|
Tamanho do produto |
94*48*40mm |
|
Material |
Alumínio, cobre e resina epóxi |
|
Precisão |
0.005-0.1 mm ou a seu pedido |
|
Cor |
Anodizado, cores de alumínio, preto ou peças individuais podem ser personalizadas conforme solicitação do cliente |
|
Tratamento da superfície |
Jateamento de areia, tratamento térmico, Jateamento de areia, tratamento térmico, etc. |
|
Equipamento de Usinagem |
CNC, EDM, Argie Charmilles, Fresadora, 3DCMM, |
|
Método do logotipo |
Gravação a laser, gravação CNC |
|
Uso |
Fabricantes de autopeças e fábricas de automóveis |
|
Embalagem |
Caixa de madeira ou a seu pedido |
|
Instalação de testes |
Máquina de medição de três coordenadas, micrômetro, paquímetro |
Introdução ao dispositivo de verificação automotiva
O dispositivo de verificação automotiva HT Tool tem alta precisão de medição sem deformação, baixo custo de manutenção e boa conveniência. Inspeção de característica de produto chave, inspeção de linha característica, inspeção de furo de função e detecção de área que é propensa a deformação no processo de montagem, para montagem de peças automotivas e inspeção de correspondência de função de produção. No processo de produção de peças automotivas, a inspeção on-line de peças automotivas é realizada, o que garante o julgamento rápido do status de qualidade das peças automotivas em produção, garante a segurança e a velocidade de processamento da montagem de peças automotivas e melhora a qualidade das peças automotivas.
Vantagens de usar o dispositivo de verificação automotiva
- ProduçãoEficiência
O uso de dispositivos de verificação automotivos pode levar à orientação e ao suporte precisos fornecidos para melhorar a precisão da usinagem, reduzindo erros, refugo e retrabalho, resultando em maior rendimento e aumento da produção.
- Consistência do produto
O erro humano é uma causa comum de defeitos de peças de trabalho no processo de fabricação. A verificação do dispositivo reduz a probabilidade de erro humano ao guiar ferramentas e dispositivos de fixação de trabalho para a posição correta. A HT Tool fornece alta precisão e exatidão, resultando na qualidade consistente dos componentes fabricados. O uso destes elimina a necessidade de alinhamento e ajuste manual, o que pode levar a variações no processo de fabricação.
- Vida de serviço
Construído com materiais de alta qualidade, como alumínio, cobre e resina epóxi, este dispositivo de verificação tem excelente resistência ao desgaste, compressão e corrosão. Ele é projetado para garantir máxima durabilidade e longevidade.
- Economia de custo
Por um lado, os acessórios de verificação automotivos são fabricados de acordo com especificações exatas todas as vezes, resultando em uso mais eficiente dos materiais. Erros e defeitos reduzidos se traduzem em menores taxas de sucata e retrabalho, economizando significativamente os fabricantes em materiais e custos de mão de obra. Por outro lado, a HT Tool usa matérias-primas de alta qualidade e usinagem interna para finalizar a produção dos acessórios de verificação, somos uma empresa de médio porte, portanto, reduziremos os custos de gerenciamento e, finalmente, economizaremos custos para nossos clientes.
Aplicações na Fabricação
- Montagem de peças automotivas:
Os dispositivos de verificação automotiva são amplamente utilizados na indústria automotiva ou em outras indústrias para verificar dimensões de componentes como elementos de chassi e acessórios internos. Eles garantem que as peças se encaixem corretamente durante a montagem e atendam a padrões rigorosos de desempenho.
- Ambientes de produção em massa:
Se houver grandes quantidades de peças idênticas ou similares sendo produzidas, a verificação de acessórios fornece uma solução econômica para garantir uniformidade e precisão. Isso é crucial para atingir as metas de produção sem comprometer a qualidade.
- Substituição de ferramentas de medição especializadas:
Os acessórios de verificação servem como uma alternativa versátil para ferramentas de medição especializadas, como medidores de plugue e medidores de OD. Eles oferecem simplicidade na operação, ao mesmo tempo em que fornecem medições precisas, tornando-os adequados para uma ampla gama de aplicações de fabricação em automotivo, aeroespacial, eletrônicos e assim por diante...
Sequência de operação de dispositivos de verificação e medidores automotivos
Aqui estão os procedimentos de verificação de dispositivos automotivos:
- Inspeção visual para verificar bordas afiadas, rachaduras e rebarbas.
- Usando pinos GO e NOGO para verificar o tamanho dos furos.
- Faça as peças ficarem boas ao toque com o pino de referência netpad e ímã
- Ajustando a peça mantenha-a bem em contato com as redes e laqueie-a com X/Y1/Z1 e Y2/Z2.
- Feche o grampo Z1,Z2,Z3.
- Usando os pinos P1 para verificar a posição do furo.
- Use o calibrador de espessura e o calibrador de acabamento para verificar o acabamento e a superfície conforme a cor aponta.
-
detecta normalmente a borda do material, ela é qualificada dentro de +/-1.5 linhas, e vice-versa.
-
Registrar os resultados na folha de inspeção.
-
Desapertando e removendo a peça.
Observação: Os dispositivos de verificação/medidores devem estar em um ambiente sem poeira, com temperatura e umidade estáveis quando forem usados para examinar o produto.
Inspeção de acessórios de verificação automotiva
A HT Tool&Die pode ajudar a interpretar inspeções, bem como fornecer relatórios detalhados, roteiros e informações sob medida para suas especificações. Temos um Tarus CMM, um Faro Laser Tracker e muitos outros instrumentos de medição para executar todas as nossas funções de qualidade.
Após a conclusão da inspeção dos dispositivos de verificação automotivos, um R&R de medidor pode ajudar você a determinar se sua ferramenta de medição está funcionando corretamente ou se a pessoa que usa a ferramenta está operando-a corretamente. Para garantir a validade dos resultados do seu teste, utilizamos uma variedade de peças e operadores para verificar se cada peça verifica o mesmo, não importa quem seja o operador. Por meio de um R&R de medidor bem-sucedido, você poderá ficar ciente de quão bem está medindo as peças.
